Đồng hồ đo điện có thể trông hơi đáng sợ ban đầu, nhưng đến cuối video này, bạn sẽ biết tất cả những gì cần biết để sử dụng đầy đủ đồng hồ đo điện của mình, từ ý nghĩa của mỗi ký hiệu đến chức năng của chúng.

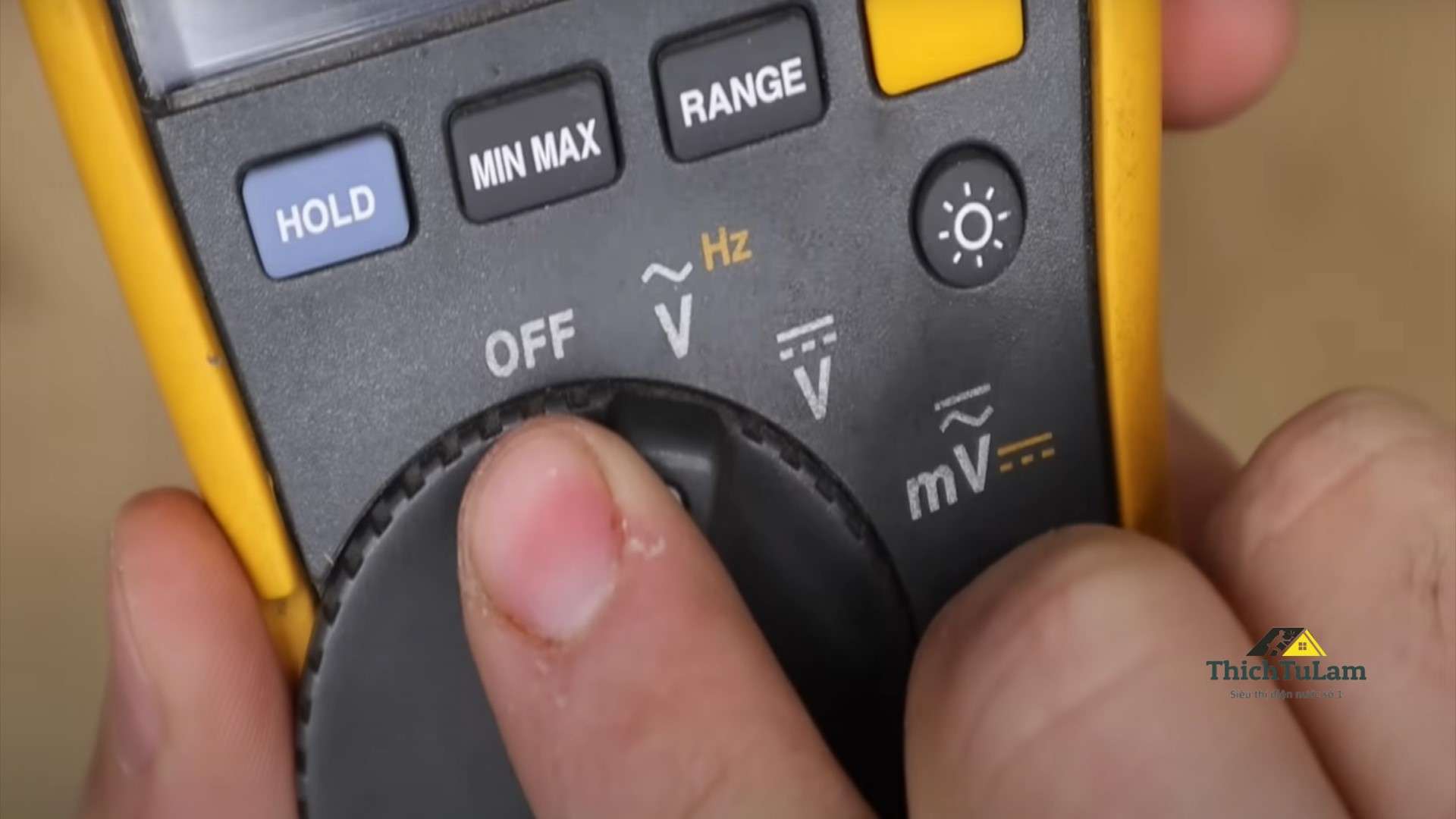

Bước 1: Tìm hiểu các phép đo cơ bản
Trước khi bắt đầu sử dụng đồng hồ đo điện, bạn cần phải hiểu rõ các phép đo cơ bản mà thiết bị này có thể thực hiện. Những phép đo này sẽ giúp bạn kiểm tra và đánh giá chính xác các thông số điện tử của các thiết bị và mạch điện.
Điện áp (Voltage)
Điện áp được biểu thị bằng chữ V viết hoa. Đây là phép đo cơ bản nhất của đồng hồ đo điện, cho phép bạn đo điện áp của các đường dây và thiết bị điện.
- Điện áp xoay chiều (AC)
- Điện áp một chiều (DC)
Điện áp xoay chiều thường được sử dụng trong hệ thống điện gia đình, trong khi điện áp một chiều thường được sử dụng trong các thiết bị điện tử như pin và bộ sạc.
Dòng điện (Current)
Dòng điện được biểu thị bằng chữ A viết hoa. Đồng hồ đo điện có thể đo cả dòng điện xoay chiều (AC) và dòng điện một chiều (DC).
- Dòng điện xoay chiều (AC)
- Dòng điện một chiều (DC)
Để đo dòng điện, bạn cần kết nối đồng hồ đo điện vào mạch điện sao cho dòng điện chạy qua đồng hồ.
Điện trở (Resistance)
Điện trở được đo bằng đơn vị ohm và được biểu thị bằng ký hiệu Ω. Phép đo này giúp bạn biết được mức độ khó khăn của dòng điện khi đi qua một vật liệu nào đó.
- Điện trở của dây dẫn
- Điện trở của các vật liệu cách điện
Điện trở của dây dẫn thường rất thấp, trong khi điện trở của các vật liệu cách điện như cao su thường rất cao.
Xem thêm: Đồng hồ đo điện
Bước 2: Đo điện áp AC và DC
Đo điện áp là một trong những ứng dụng phổ biến nhất của đồng hồ đo điện. Bạn có thể sử dụng đồng hồ để kiểm tra điện áp của cả điện áp xoay chiều và điện áp một chiều.

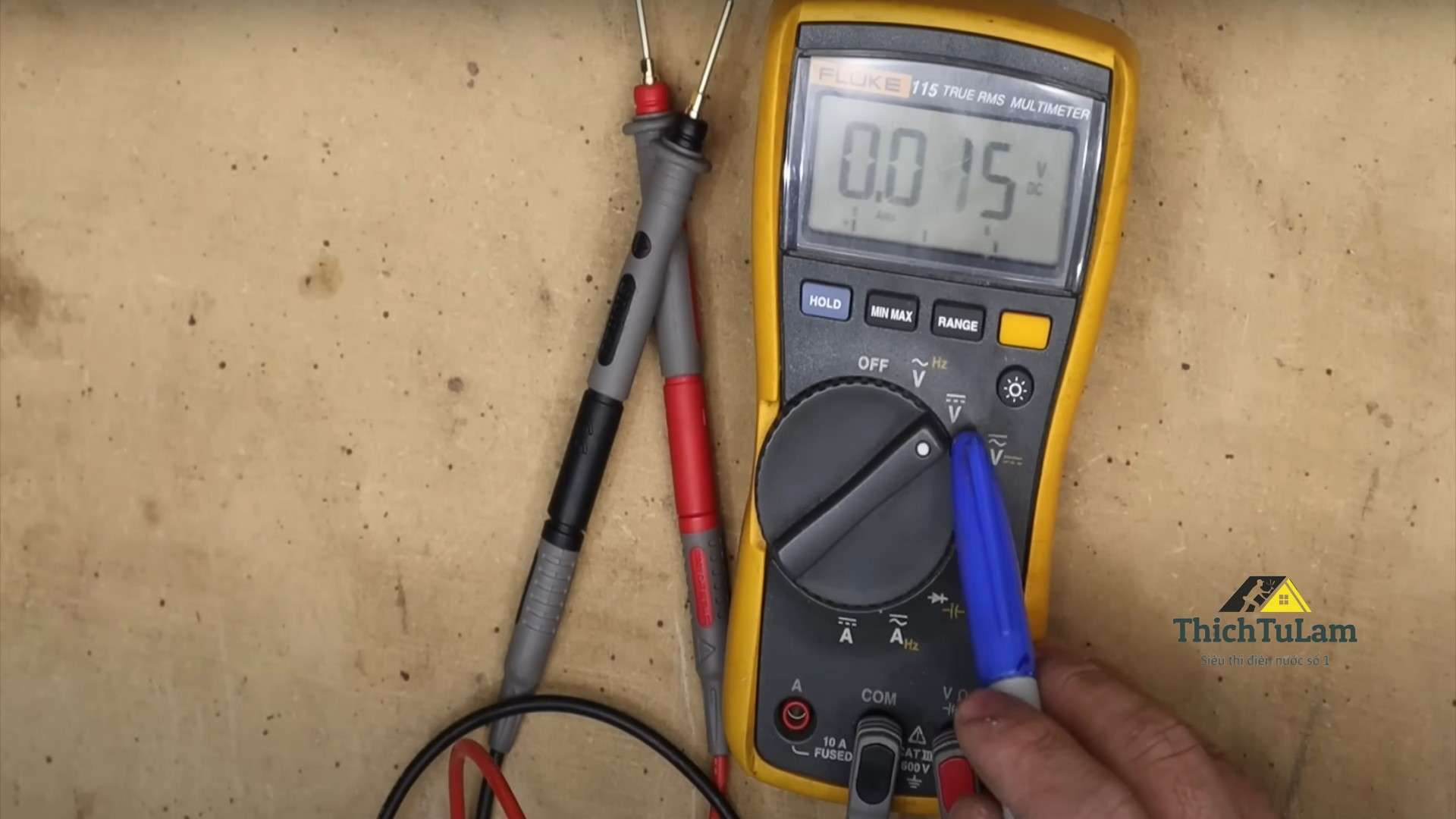

Đo điện áp một chiều (DC)
Để đo điện áp một chiều, bạn cần thiết lập đồng hồ đo điện vào chế độ đo điện áp một chiều (DC). Đây là các bước cụ thể:
- Chọn chế độ đo điện áp DC trên đồng hồ
- Kết nối dây đỏ vào cực dương
- Kết nối dây đen vào cực âm
Ví dụ, để đo điện áp của một pin, bạn chỉ cần đặt dây đỏ lên cực dương và dây đen lên cực âm của pin. Đồng hồ sẽ hiển thị kết quả ngay lập tức.
Đo điện áp xoay chiều (AC)
Điện áp xoay chiều thường được tìm thấy trong các ổ cắm điện gia đình. Để đo điện áp xoay chiều, bạn cần thực hiện các bước sau:
- Chọn chế độ đo điện áp AC trên đồng hồ
- Đặt các đầu dò vào ổ cắm điện
Khi đo điện áp xoay chiều, hãy cẩn thận để tránh tiếp xúc với các đầu dò, vì điện áp cao có thể gây nguy hiểm. Một số mẹo an toàn bao gồm sử dụng một tay để giảm nguy cơ bị điện giật.
Các lưu ý an toàn khi đo điện áp
An toàn là yếu tố quan trọng khi sử dụng đồng hồ đo điện để đo điện áp, đặc biệt là điện áp cao. Dưới đây là một số lưu ý an toàn cần nhớ:
- Luôn sử dụng một tay khi đo điện áp cao
- Đảm bảo đồng hồ đo điện ở chế độ đo thích hợp
- Tránh tiếp xúc trực tiếp với các đầu dò
Tuân thủ các biện pháp an toàn này sẽ giúp bạn tránh được các rủi ro khi làm việc với điện áp.
Bước 3: Đo độ điện trở
Đo độ điện trở là một bước quan trọng khi sử dụng đồng hồ đo điện để kiểm tra các thành phần trong mạch điện. Điều này giúp xác định mức độ khó khăn của dòng điện khi đi qua một vật liệu.
Đo điện trở trên mạch
Nếu bạn đo điện trở trên một mạch, có thể bạn sẽ nhận được kết quả sai lệch do các đường dẫn khác có điện trở thấp hơn. Điều này có thể khiến bạn nghĩ rằng điện trở bị hỏng.
- Luôn cô lập thành phần cần đo
- Tránh đo điện trở khi mạch đang hoạt động
Lưu ý khi đo điện trở
Để đảm bảo kết quả đo chính xác, hãy tuân thủ các lưu ý sau:
- Đo khi mạch không có điện
- Sử dụng đúng thang đo trên đồng hồ
- Không chạm tay vào các đầu dò
Điều này sẽ giúp bạn tránh được các sai số không mong muốn và đảm bảo an toàn khi sử dụng đồng hồ đo điện.

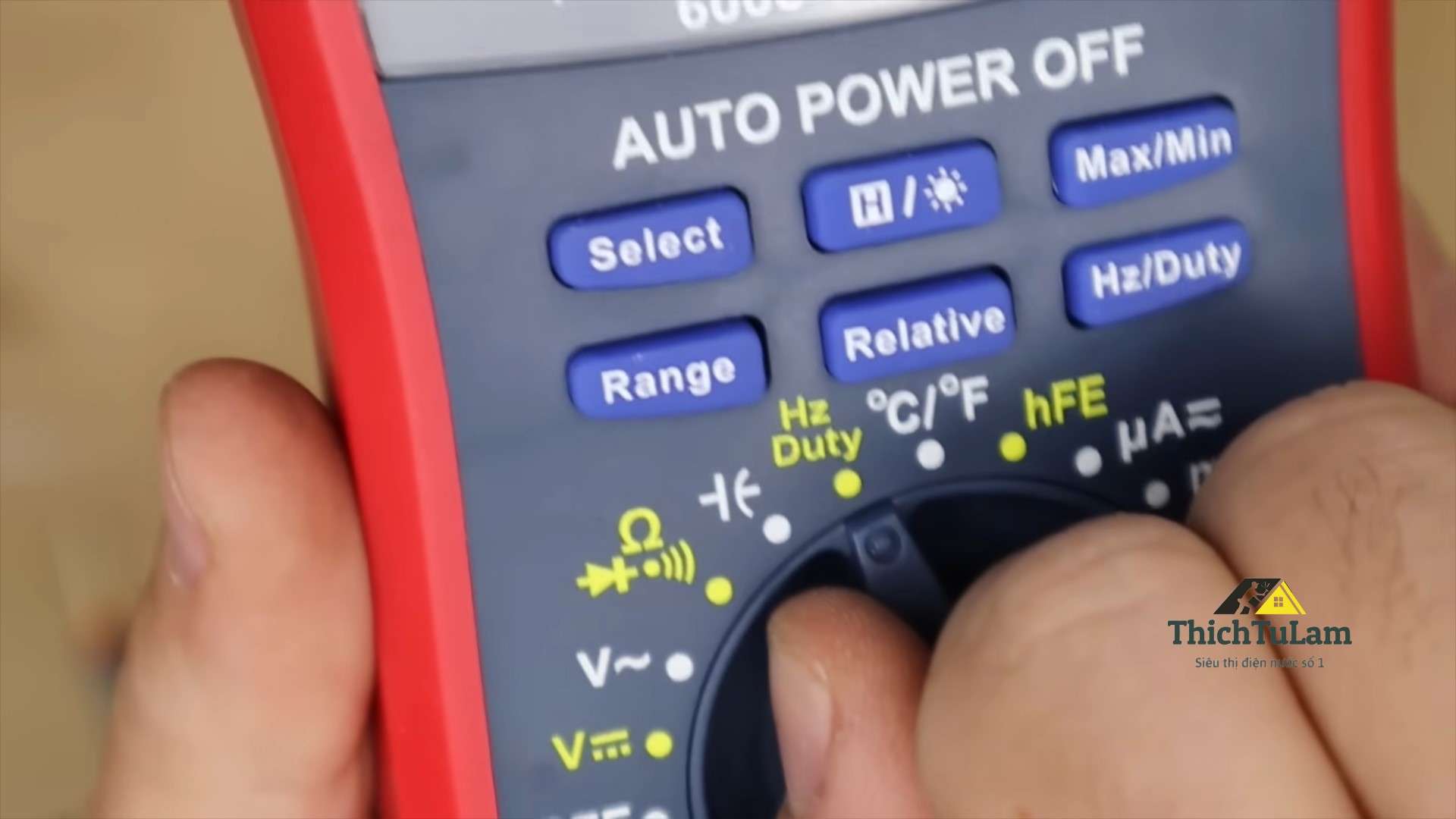

Bước 4: Sử dụng chức năng kiểm tra liên tục
Chức năng kiểm tra liên tục là một trong những tính năng đơn giản nhưng rất hữu ích của đồng hồ đo điện. Tính năng này giúp bạn xác định nhanh chóng liệu dây dẫn có bị đứt hay không.
Cách sử dụng chức năng kiểm tra liên tục
Chức năng này sẽ phát ra âm thanh khi phát hiện độ liên tục với điện trở đủ thấp. Đây là cách sử dụng:

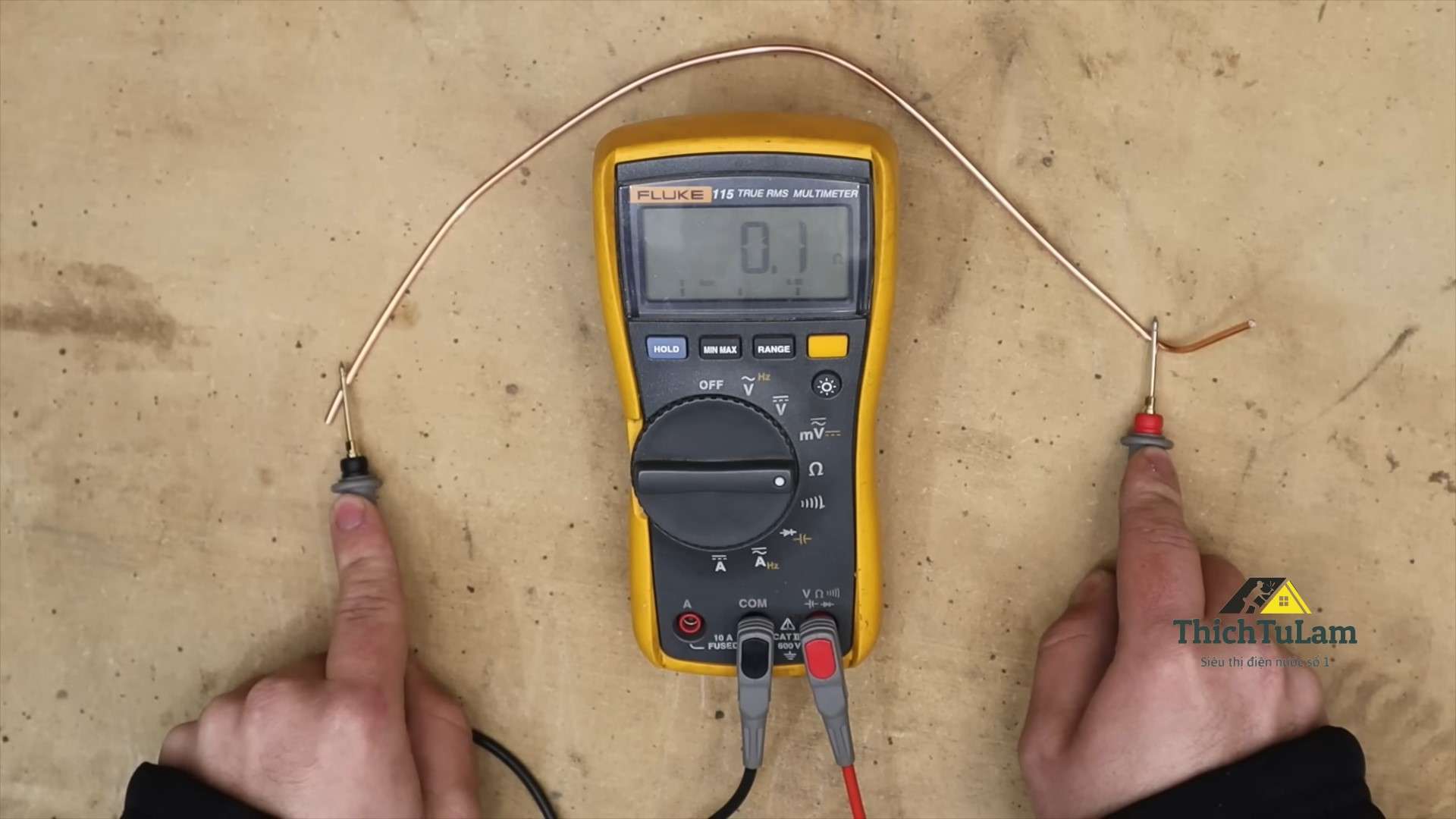

- Chọn chế độ kiểm tra liên tục trên đồng hồ
- Đặt các đầu dò vào hai đầu của dây dẫn
Ứng dụng của chức năng kiểm tra liên tục

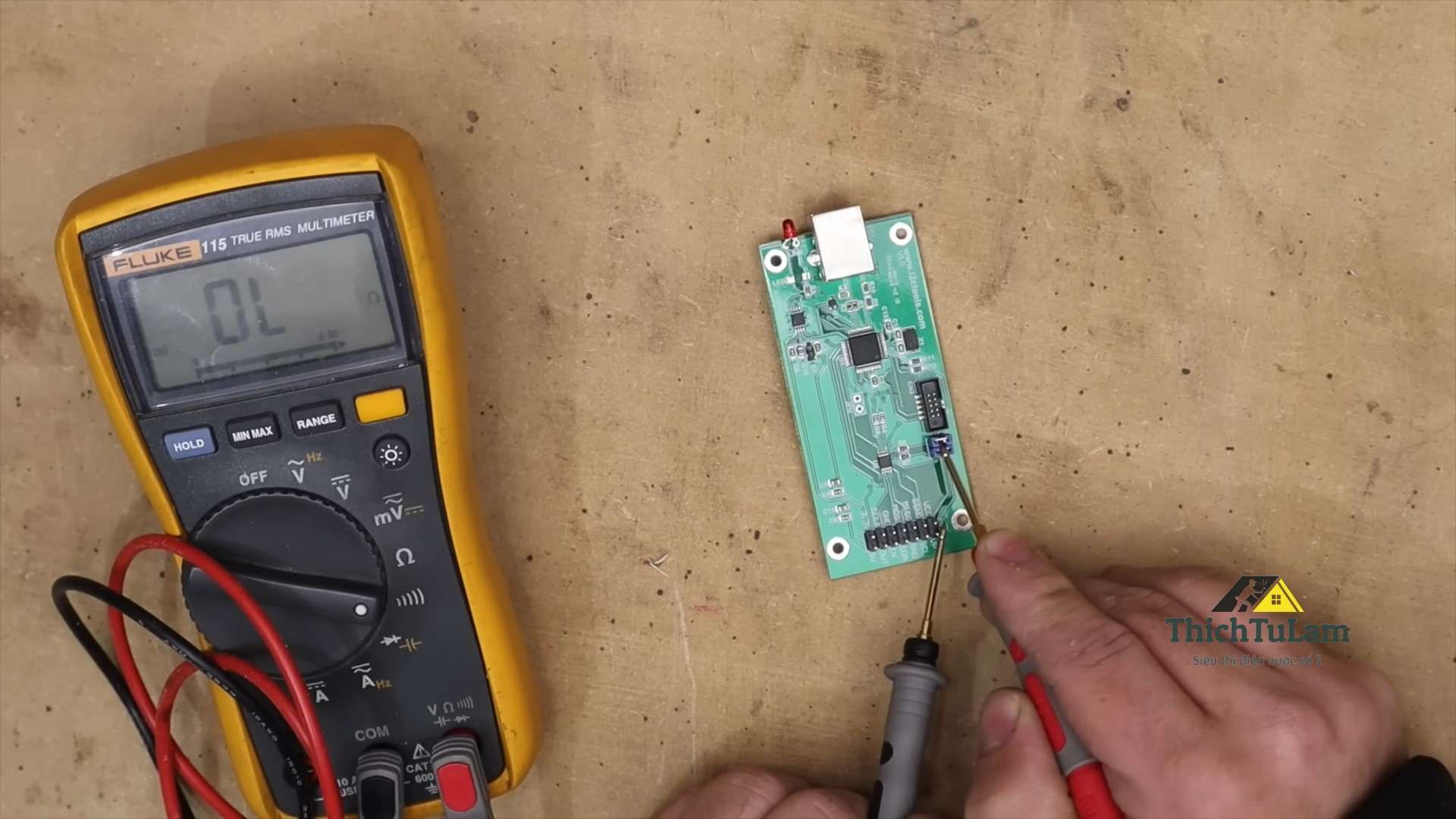

Chức năng này rất hữu ích trong nhiều tình huống, chẳng hạn như kiểm tra dây dẫn trong các cuộn dây lớn hoặc xác định vị trí của các chân cắm trên mạch.
- Kiểm tra dây dẫn không bị đứt
- Xác định vị trí chân cắm
Bạn chỉ cần đặt đầu dò vào các điểm cần kiểm tra, nếu nghe thấy âm thanh, điều đó có nghĩa là dây dẫn không bị đứt và hoạt động tốt.
Bước 5: Đo dung lượng và kiểm tra diode
Đo dung lượng và kiểm tra diode là hai chức năng quan trọng của đồng hồ đo điện, giúp bạn xác định tình trạng của các linh kiện điện tử trong mạch.
Đo dung lượng
Dung lượng của tụ điện được đo bằng đơn vị farad (F). Tụ điện là thiết bị lưu trữ năng lượng để sử dụng sau này trong các ứng dụng đòi hỏi cao.
- Chọn chế độ đo dung lượng trên đồng hồ
- Chuyển đổi sang đơn vị farad
- Đặt các đầu dò vào hai đầu của tụ điện
Khi đo dung lượng, hãy cẩn thận vì tụ điện có thể tích tụ điện áp cao, gây nguy hiểm. Tụ điện có thể là loại có phân cực hoặc không phân cực, và thường được ghi chú rõ ràng với thông số dung lượng và điện áp.
Kiểm tra diode
Diode là thiết bị cho phép dòng điện chạy qua một chiều và ngăn không cho dòng điện chạy ngược lại. Kiểm tra diode giúp bạn xác định liệu diode có hoạt động đúng cách hay không.

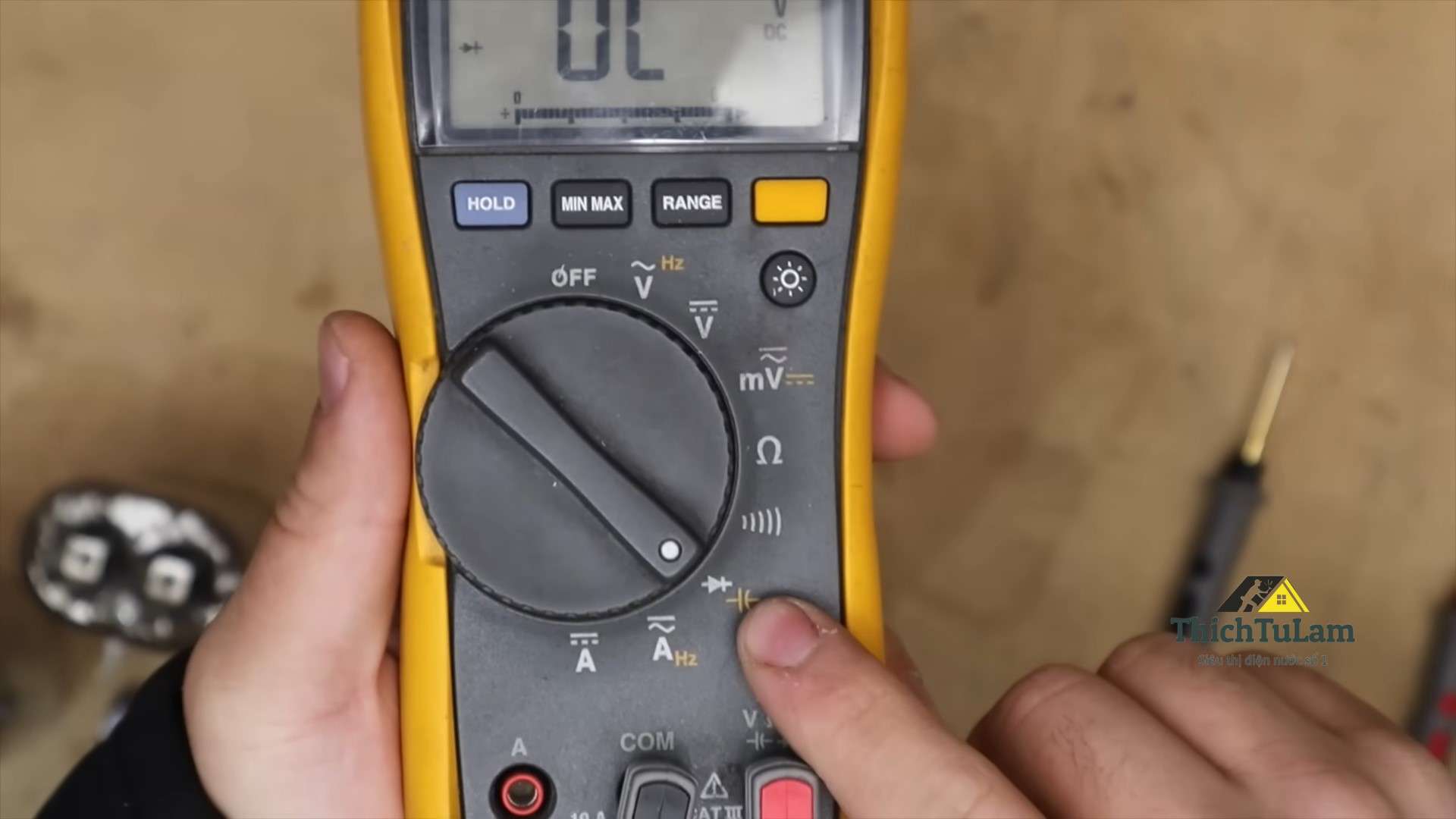

- Chọn chế độ kiểm tra diode trên đồng hồ
- Đặt đầu dò vào hai đầu của diode
- Đọc kết quả
Nếu diode hoạt động tốt, bạn sẽ thấy dòng điện chạy qua một chiều và không chạy qua chiều ngược lại. Nếu bạn thấy dòng điện chạy qua cả hai chiều hoặc không qua cả hai chiều, diode có thể đã hỏng.
Bước 6: Đo tần số và chu kỳ công tác
Đo tần số và chu kỳ công tác là hai chức năng nâng cao của đồng hồ đo điện, giúp bạn kiểm tra các thông số quan trọng trong các ứng dụng điện tử và điện lực.
Đo tần số (Hz)
Tần số, đo bằng đơn vị Hertz (Hz), là tốc độ của một máy phát điện, biểu thị bằng số lần dao động của dòng điện xoay chiều trong một giây.
- Chọn chế độ đo tần số trên đồng hồ
- Đặt đầu dò vào các đầu của ổ cắm điện
- Đọc kết quả
Ví dụ, ở Mỹ, tần số tiêu chuẩn là 60 Hz, trong khi ở nhiều nơi khác trên thế giới, tần số là 50 Hz. Luôn cẩn thận khi làm việc với điện áp cao.
Đo chu kỳ công tác (%)
Chu kỳ công tác biểu thị bằng phần trăm, cho biết tỷ lệ thời gian mà dòng điện dương hoạt động trong một chu kỳ dao động.
- Chọn chế độ đo chu kỳ công tác trên đồng hồ
- Đặt đầu dò vào các đầu của mạch điện
- Đọc kết quả
Chu kỳ công tác thường là 50% cho các ứng dụng điện xoay chiều tiêu chuẩn, nghĩa là dòng điện dương hoạt động 50% thời gian và nghỉ 50% thời gian.
Sử dụng đồng hồ đo điện một cách chính xác sẽ giúp bạn kiểm tra và đánh giá các thông số điện tử một cách hiệu quả và an toàn.
Bước 7: Đo nhiệt độ và các tính năng chuyên dụng khác
Đồng hồ đo điện không chỉ đo các thông số cơ bản mà còn có nhiều tính năng chuyên dụng khác, bao gồm đo nhiệt độ và đo các thông số của transistor.
Đo nhiệt độ
Đo nhiệt độ là một tính năng phổ biến trên nhiều loại đồng hồ đo điện hiện đại. Để sử dụng tính năng này, bạn cần một đầu dò nhiệt độ, thường đi kèm với đồng hồ.
- Kết nối đầu dò nhiệt độ vào đồng hồ
- Đặt đầu dò vào bề mặt cần đo
- Đọc kết quả trên màn hình
Đồng hồ sẽ hiển thị nhiệt độ bề mặt hoặc nhiệt độ môi trường xung quanh. Lưu ý không để đầu dò bị ướt để đảm bảo kết quả đo chính xác.
Đo thông số transistor
Đồng hồ đo điện có thể đo thông số của transistor, đặc biệt là thông số HeF (hybrid parameter forward current gain common emitter). Đây là một tính năng chuyên dụng và phức tạp hơn.
- Kết nối một adapter vào đồng hồ
- Đặt transistor vào adapter
- Đọc thông số HeF trên màn hình
Bạn cần xác định loại transistor (PNP hoặc NPN) và các chân của nó (emitter, base, collector) trước khi đo. Thông số HeF giúp bạn xác định hiệu suất của transistor.
Bước 8: Đo dòng điện bằng phương pháp nối tiếp và kẹp ampe
Đo dòng điện là một trong những ứng dụng quan trọng của đồng hồ đo điện. Có hai phương pháp chính để đo dòng điện: phương pháp nối tiếp và phương pháp kẹp ampe.
Đo dòng điện bằng phương pháp nối tiếp
Phương pháp nối tiếp đòi hỏi bạn phải ngắt kết nối mạch và kết nối đồng hồ vào mạch để đo dòng điện. Đây là phương pháp khá phức tạp và cần cẩn thận.

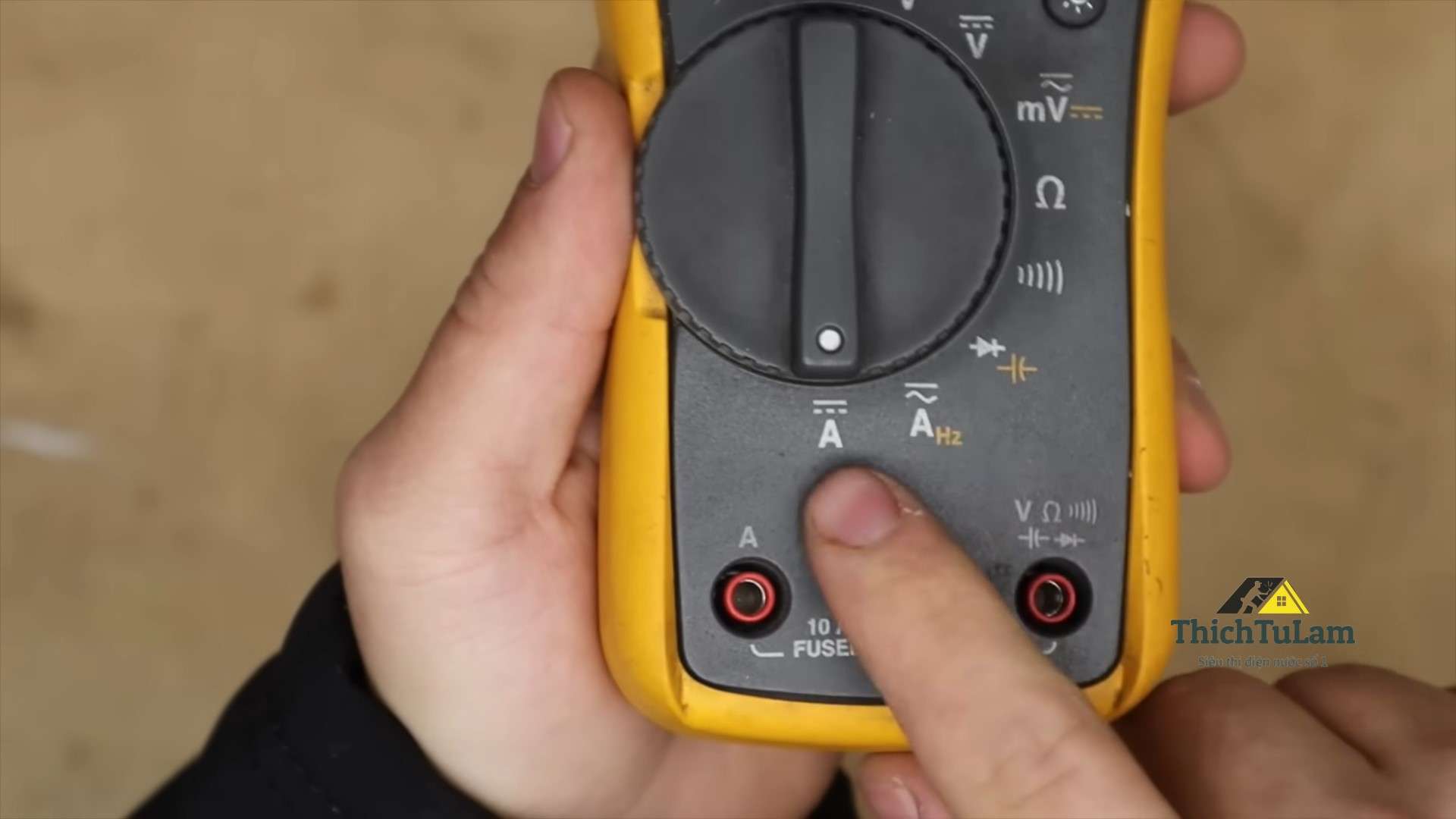

- Chuyển chế độ đo dòng điện trên đồng hồ
- Kết nối dây dẫn vào đầu đo dòng điện
- Ngắt kết nối mạch và kết nối đồng hồ vào mạch
Đồng hồ sẽ hiển thị dòng điện chạy qua mạch. Lưu ý không đo dòng điện quá 10 ampe và không đo quá 10-20 giây để tránh hỏng đồng hồ.

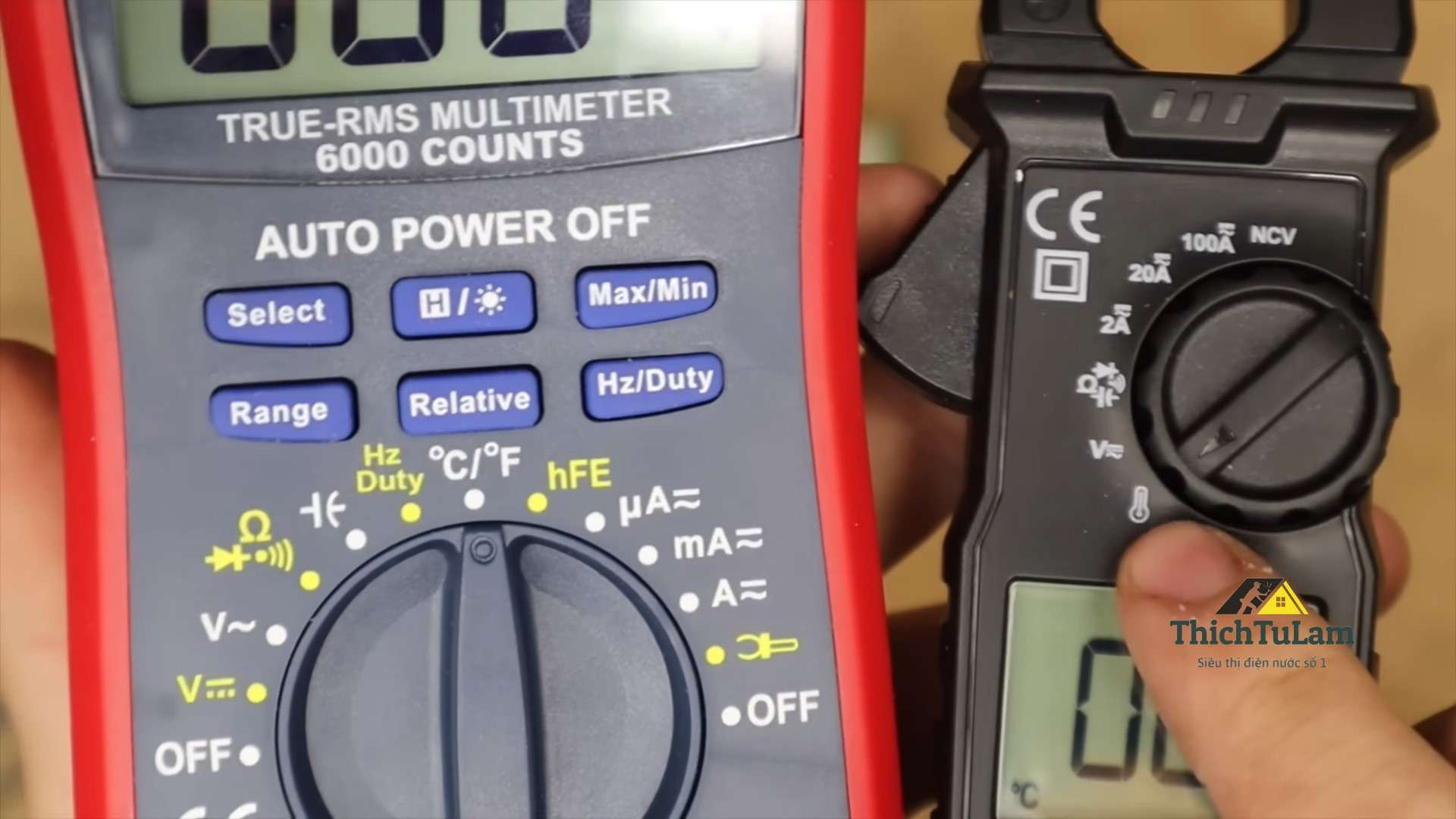

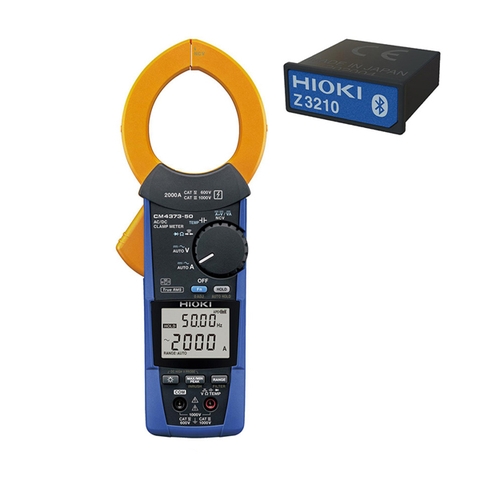

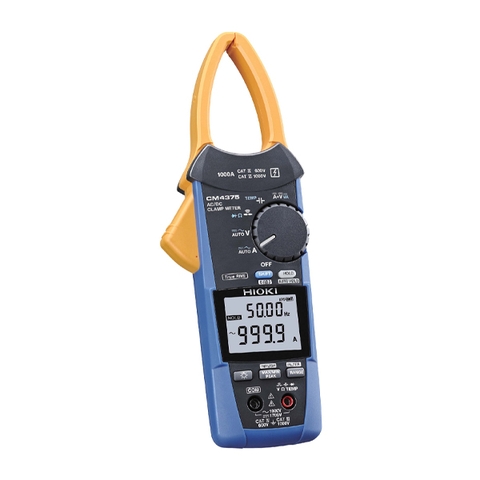

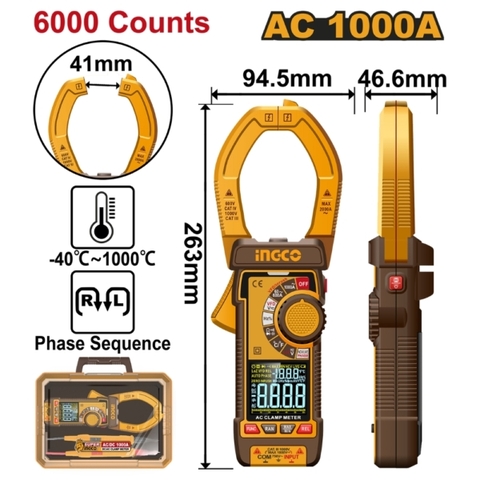

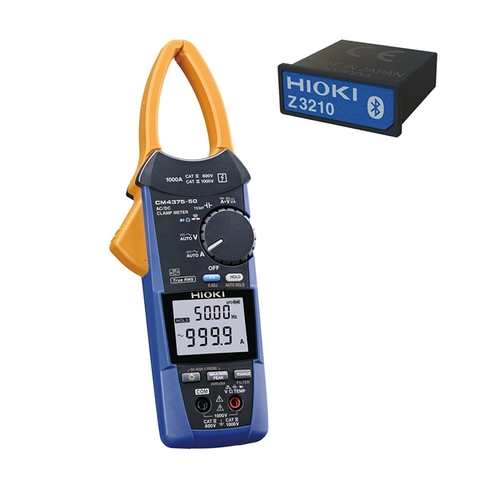

Đo dòng điện bằng kẹp ampe
Phương pháp kẹp ampe là một cách an toàn hơn để đo dòng điện. Bạn chỉ cần kẹp một dây dẫn vào kẹp ampe của đồng hồ.
- Chọn chế độ đo dòng điện bằng kẹp ampe
- Kẹp một dây dẫn vào kẹp ampe
- Đọc kết quả trên màn hình
Lưu ý không kẹp cả hai dây dẫn vào kẹp ampe vì sẽ không có kết quả chính xác. Phương pháp này giúp bạn đo dòng điện một cách an toàn và hiệu quả.
Bước 9: Hiểu các đơn vị đo lường
Hiểu rõ các đơn vị đo lường là bước quan trọng trong việc sử dụng đồng hồ đo điện hiệu quả. Những đơn vị này giúp bạn xác định chính xác các thông số khi đo.
Các đơn vị đo lường cơ bản
Các đơn vị đo lường thường gặp trên đồng hồ đo điện bao gồm:
- Capital M: triệu (1,000,000)
- Capital K: kilo (1,000)
- Lowercase m: milli (1/1,000)
- Biểu tượng micro: micro (1/1,000,000)
- Lowercase n: nano (1/1,000,000,000)
Việc nắm rõ các đơn vị này sẽ giúp bạn đọc và hiểu các giá trị đo một cách chính xác.
Lợi ích của việc hiểu đơn vị đo lường
Hiểu rõ các đơn vị đo lường giúp bạn:
- Hiểu chính xác các giá trị đo
- Chọn phạm vi đo thích hợp
- Tránh sai số khi đo
Việc này giúp bạn sử dụng đồng hồ đo điện một cách hiệu quả và an toàn hơn.
Bước 10: Sử dụng đồng hồ đo điện bằng cách chọn phạm vi đo thích hợp
Chọn đúng phạm vi đo là bước cần thiết để đảm bảo kết quả đo chính xác và tránh làm hỏng đồng hồ đo điện.
Đồng hồ đo điện tự động và thủ công
Có hai loại đồng hồ đo điện: tự động và thủ công. Đồng hồ tự động sẽ tự động chuyển đổi giữa các giá trị, trong khi đồng hồ thủ công yêu cầu bạn chọn phạm vi đo phù hợp.
- Đồng hồ tự động: dễ sử dụng
- Đồng hồ thủ công: cần chọn đúng phạm vi
Cả hai loại đều có ưu và nhược điểm riêng, tùy vào nhu cầu sử dụng của bạn.
Cách chọn phạm vi đo thích hợp
Để chọn phạm vi đo thích hợp, bạn cần:
- Đặt giá trị ở phạm vi cao nhất
- Giảm dần phạm vi cho đến khi có kết quả
Ví dụ, khi đo pin, bạn có thể bắt đầu từ phạm vi cao nhất và giảm dần cho đến khi đồng hồ hiển thị giá trị chính xác.
Mẹo sử dụng
Để tránh sai số và hỏng hóc, hãy lưu ý:
- Luôn bắt đầu từ phạm vi cao nhất
- Giảm dần phạm vi để có kết quả chính xác
- Không đo giá trị quá giới hạn của đồng hồ
Chọn đúng phạm vi đo sẽ giúp bạn sử dụng đồng hồ đo điện một cách hiệu quả và an toàn.
