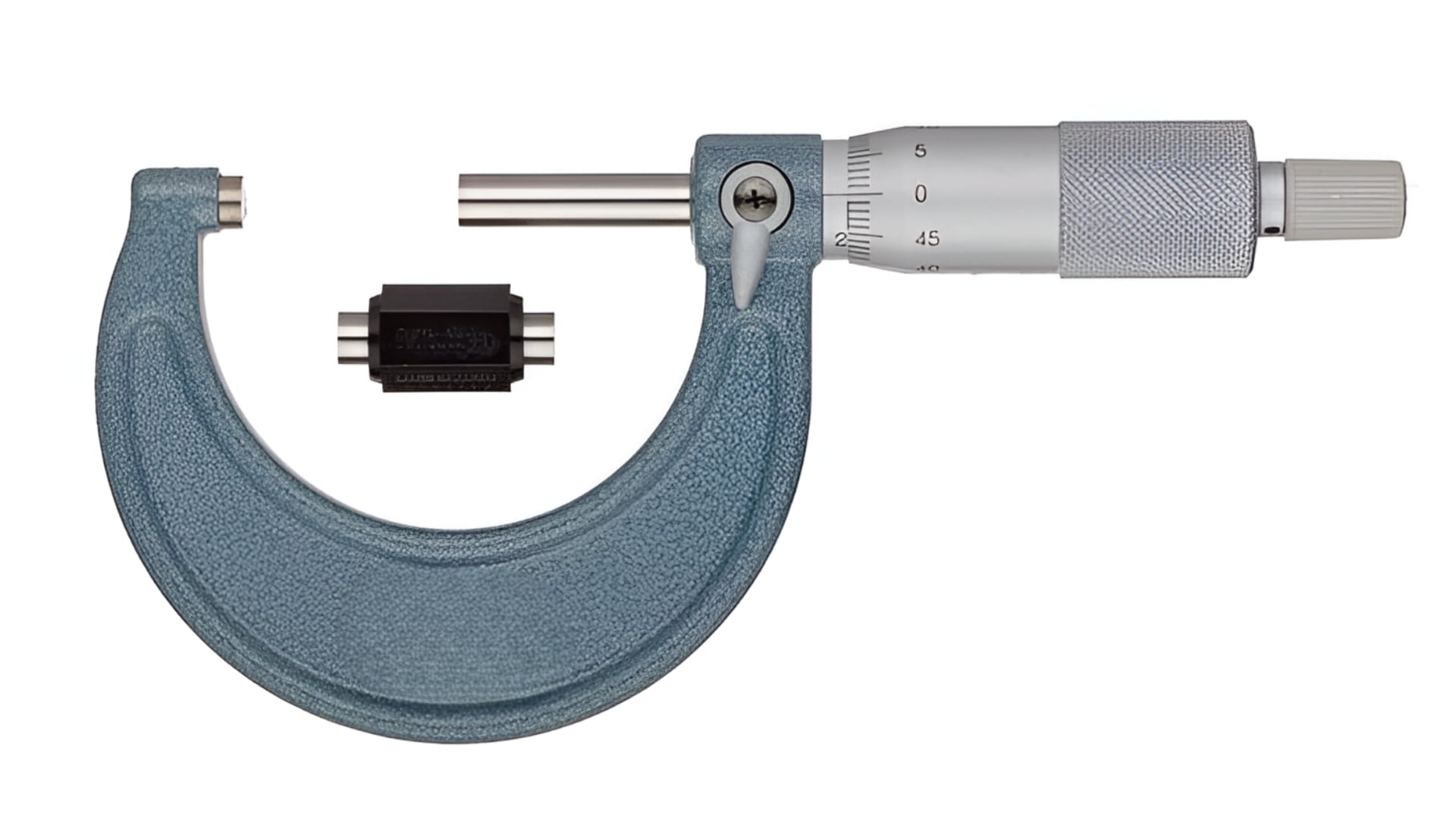

Giới thiệu về thước panme
Thước panme là một công cụ đo chính xác được sử dụng để đo các kích thước nhỏ trong việc gia công cơ khí. Thước panme được sử dụng rộng rãi trong các ngành công nghiệp như gia công kim loại, chế tạo máy và cơ khí chính xác.
Có nhiều loại thước panme khác nhau, bao gồm thước bên ngoài, thước bên trong, thước đo chiều sâu và thước inch. Mỗi loại thước có chức năng và ứng dụng riêng biệt trong việc đo kích thước và độ chính xác của các chi tiết cơ khí.
Khi đọc bài viết liên quan đến thước panme, bạn cần biết một số thông tin quan trọng như đơn vị đo, độ chính xác và cách đọc các dấu chấm trên thước. Điều này giúp bạn hiểu rõ hơn về cách sử dụng và đọc thước panme một cách chính xác.
'Thước panme' là một thuật ngữ được sử dụng trong ngành cơ khí để chỉ một loại công cụ đo chính xác. Việc sử dụng thước panme giúp đảm bảo độ chính xác và độ tin cậy trong quá trình đo kích thước các chi tiết cơ khí. Bằng cách sử dụng thước panme, bạn có thể đo được các kích thước nhỏ và có độ chính xác cao, giúp nâng cao hiệu suất và chất lượng sản phẩm cuối cùng.
Xem thêm: THƯỚC CẶP PANME KINGBLUE TK-025

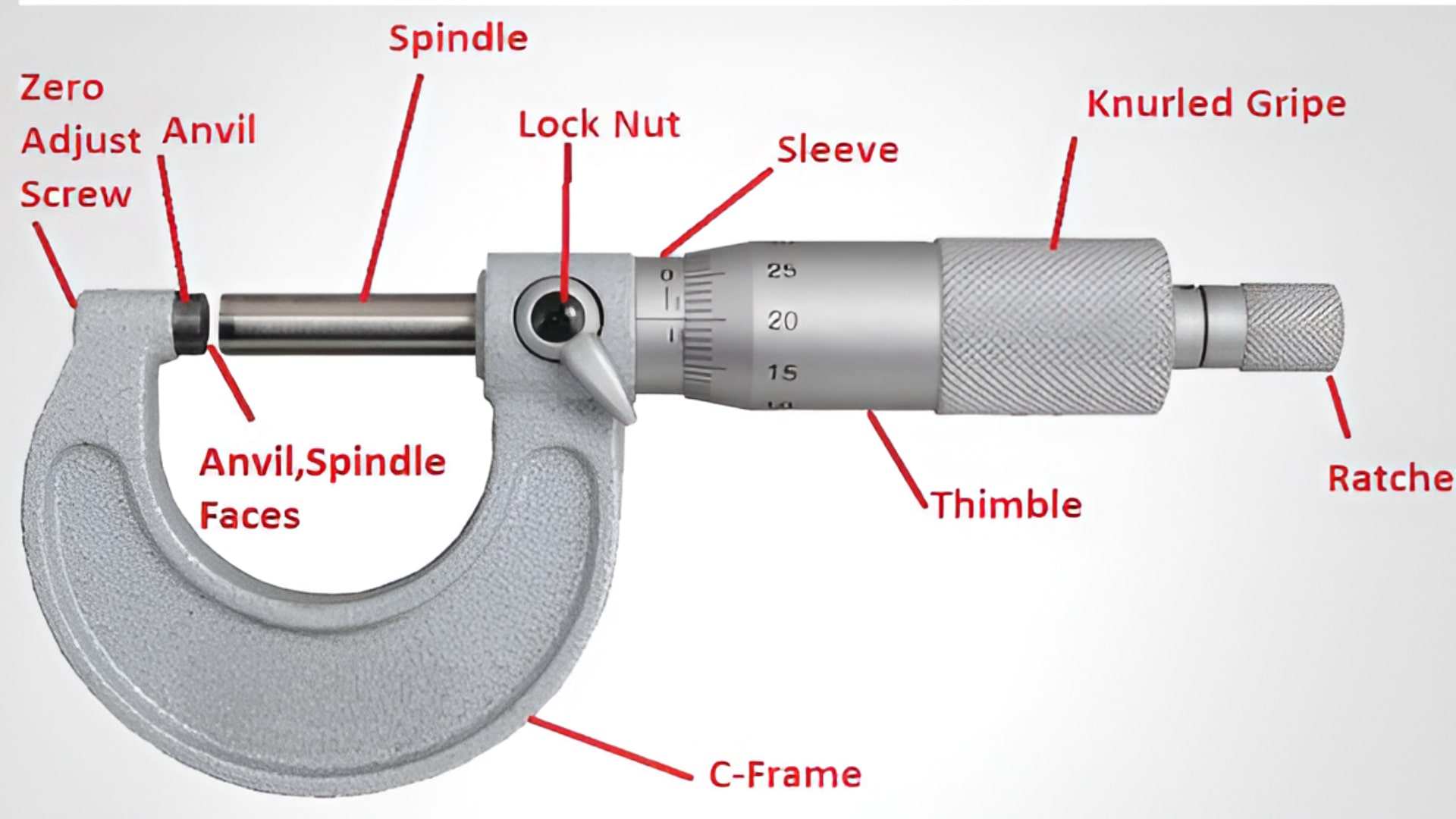

Cấu trúc và thành phần của thước panme
Thước panme được thiết kế với cấu trúc đơn giản gồm các thành phần sau:
- Spindle: Là phần di chuyển khi vặn và có nhiệm vụ mở rộng hoặc thu hẹp khoảng cách giữa các thành phần.
- Anvil: Là phần tĩnh không di chuyển khi vặn.
- Knurls: Là các răng cưa hoặc mẫu vệt trên bề mặt của thước panme, giúp cố định và dễ cầm nắm khi sử dụng.
- Barrel scale: Là phần thân trụ dài bên ngoài thước panme, có các dấu chỉ độ được chia thành các đơn vị đo như mm, cm hoặc inch.
- Thimble: Là vòng tròn nhỏ phía trước của thước panme, có các dấu chỉ độ được chia thành các phân đơn vị như mm hay 1/100 mm.
Các thành phần trên thước panme có vai trò quan trọng trong việc đo chính xác các kích thước. Spindle và anvil tạo ra khoảng cách giữa chúng, cho phép đo các đặc điểm của chi tiết cần kiểm tra. Knurls giúp cố định và dễ cầm nắm thước panme. Barrel scale và thimble cung cấp các dấu chỉ độ cho việc đọc kết quả đo.
Ví dụ, khi bạn muốn đo kích thước của một chi tiết, bạn cần đặt thước panme sao cho spindle và anvil chạm vào các điểm cần đo trên chi tiết. Sau đó, bạn dùng mắt để đọc kết quả trên barrel scale và thimble. Chẳng hạn, nếu barrel scale hiển thị số 10 và thimble hiển thị số 30, điều này có nghĩa là kích thước của chi tiết đó là 10.30 mm.

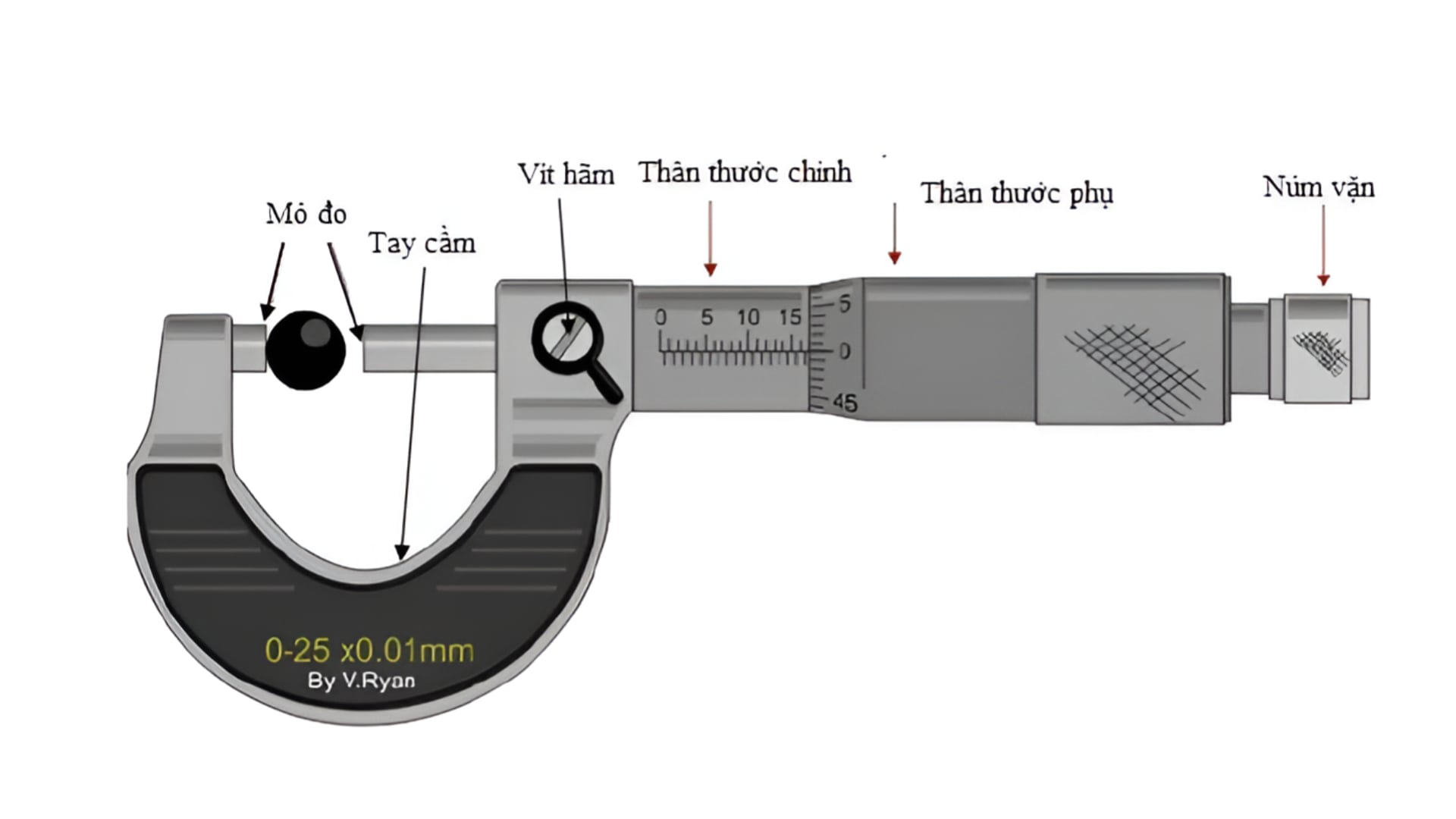

Dưới đây là một hình ảnh minh họa:
Ví dụ cụ thể:
Bạn muốn đo đường kính của một ốc vít. Bạn đặt spindle và anvil lên hai điểm đối diện của ốc vít, sau đó đọc kết quả trên barrel scale và thimble. Nếu barrel scale hiển thị số 15 và thimble hiển thị số 25, điều này có nghĩa là đường kính của ốc vít là 15.25 mm.
Xem thêm: THƯỚC PANME CMART D0026

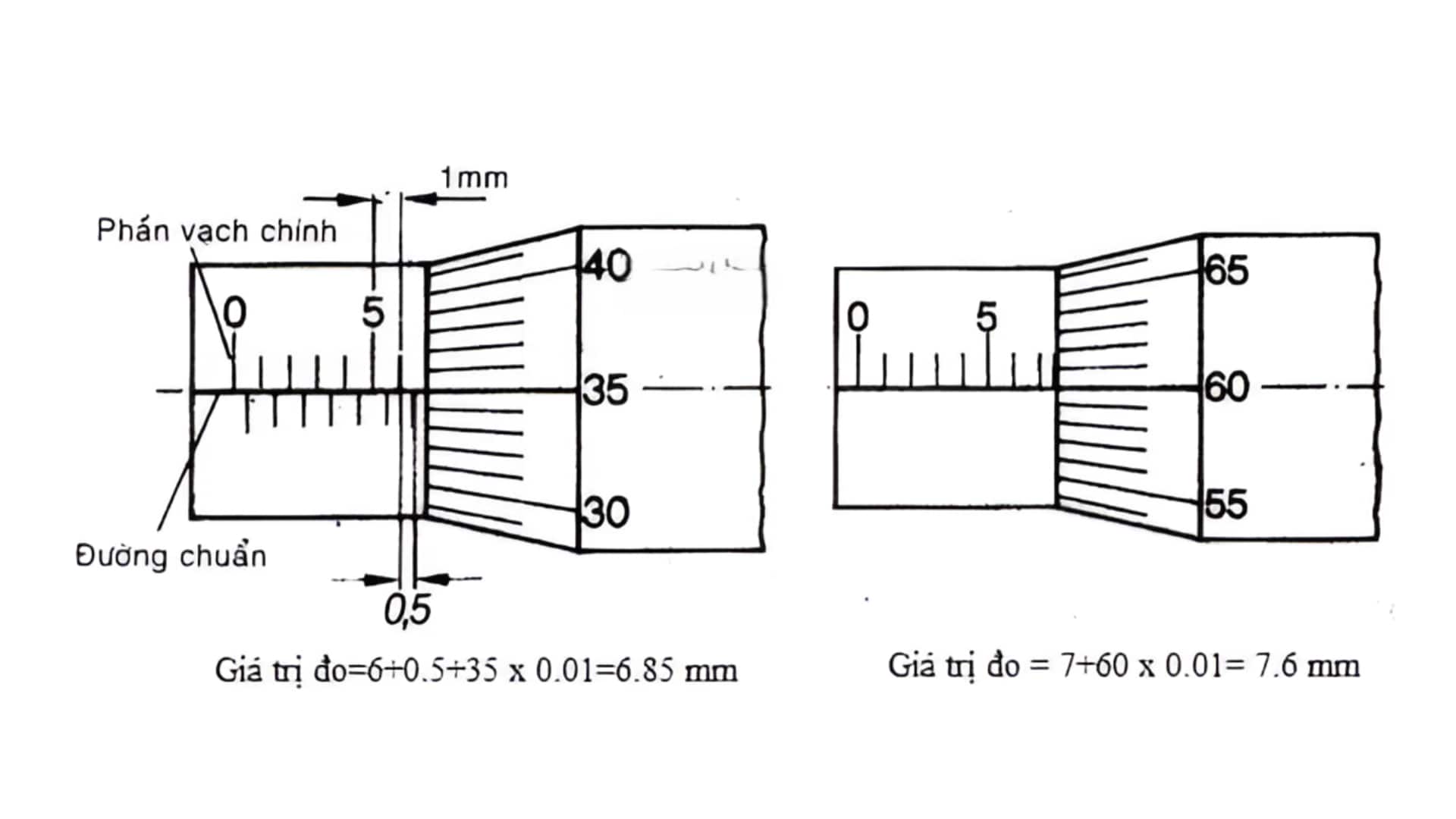

Đọc dấu chấm trên thước panme - Barrel Scale
Hướng dẫn đọc dấu chấm trên barrel scale:
- Bắt đầu bằng việc xem các dấu chấm trên barrel scale.
- Trên barrel scale có hai dãy dấu chấm và một đường thẳng. Dấu chấm phía trên đường thẳng là đơn vị millimeter, còn dấu chấm phía dưới đường thẳng là nửa millimeter.
- Cách đọc barrel scale: nhìn vào các dấu chấm số trên barrel scale. Ví dụ, nếu bạn đọc các dấu chấm là 10, 10.5, 11, 11.5, 12 thì kết quả là 12 millimeter.
- Ví dụ khác là nếu bạn đọc các dấu chấm là 14 thì kết quả là 14 millimeter.
- Cách đọc các dấu chấm khi có dấu chấm nửa millimeter: bạn cần nhìn vào dấu chấm nửa, nếu dấu chấm đó hiện ra thì bạn cộng thêm nửa millimeter vào kết quả.
- Ví dụ, nếu bạn đọc các dấu chấm là 11.5 thì kết quả là 11.5 millimeter.
Hình ảnh minh họa:
Ví dụ cụ thể:
Bạn muốn đo đường kính của một ốc vít. Bạn đặt spindle và anvil lên hai điểm đối diện của ốc vít, sau đó đọc kết quả trên barrel scale và thimble. Nếu barrel scale hiển thị số 15 và thimble hiển thị số 25, điều này có nghĩa là đường kính của ốc vít là 15.25 mm.
Các câu hỏi thường gặp liên quan đến barrel scale:
- Liệu có dấu chấm nửa millimeter trên barrel scale?
- Làm thế nào để đọc các dấu chấm trên barrel scale một cách chính xác?
- Phải nhìn vào dấu chấm số trên barrel scale hay dấu chấm nửa để đọc kết quả?
Xem thêm: Thước cặp Kingblue

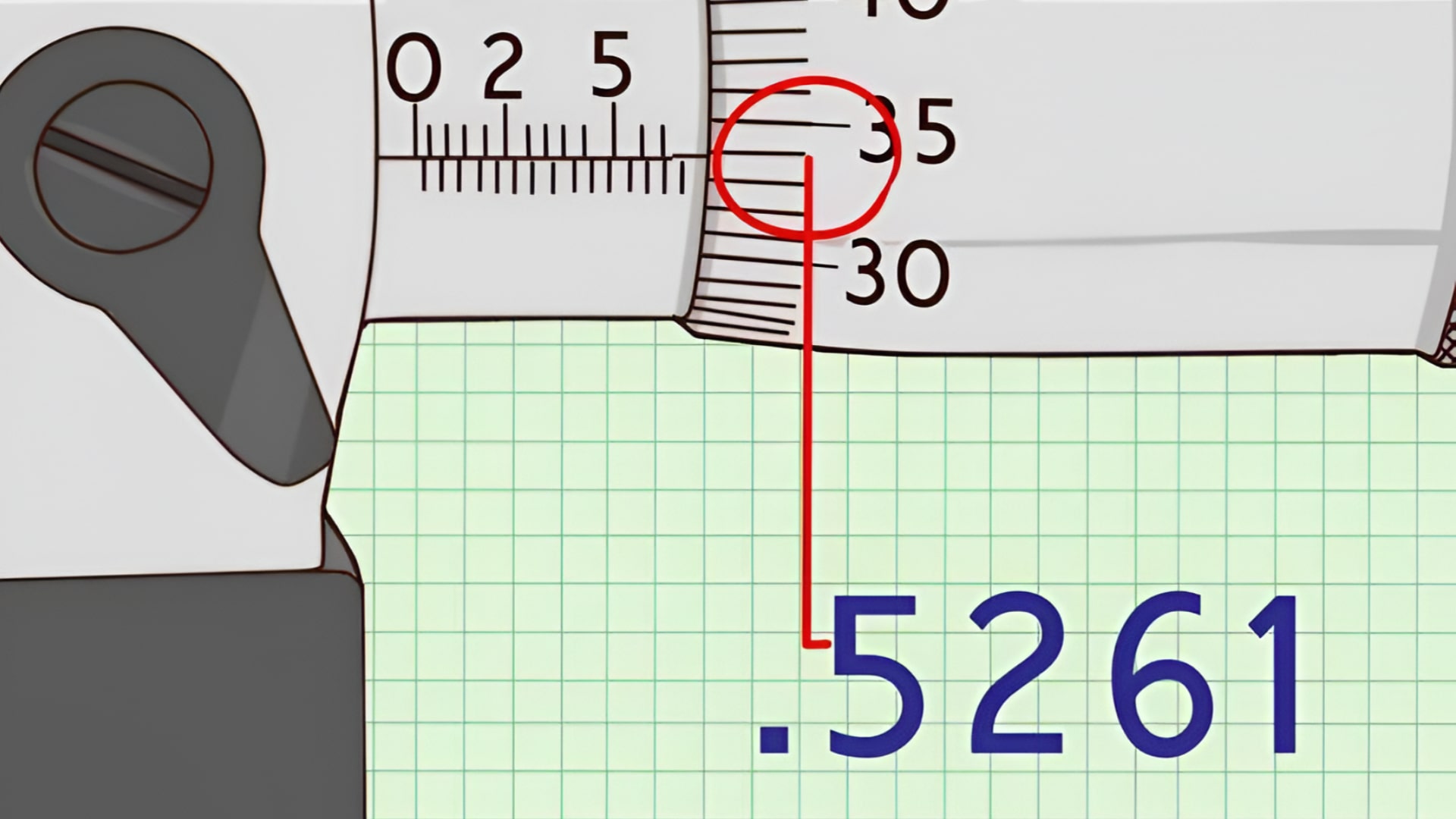

Đọc dấu chấm trên thước panme - Thimble Scale
Hướng dẫn đọc dấu chấm trên thimble scale:
- Sử dụng mắt của bạn để nhìn các dấu chấm trên thimble scale.
- Thimble scale có hai dãy dấu chấm và một đường thẳng. Dấu chấm phía trên đường thẳng là các phân đơn vị millimeter, còn dấu chấm phía dưới đường thẳng là các phân đơn vị 0.01 millimeter.
- Cách đọc thimble scale: nhìn vào các dấu chấm số trên thimble scale. Ví dụ, nếu bạn đọc các dấu chấm là 30, 31, 32 thì kết quả là 0.32 millimeter.
- Ví dụ khác là nếu bạn đọc các dấu chấm là 33 thì kết quả là 0.33 millimeter.
- Cách đọc các dấu chấm khi có dấu chấm phần đơn vị 0.01 millimeter: bạn cần nhìn vào dấu chấm phần đơn vị, nếu dấu chấm đó hiện ra thì bạn cộng thêm phần đơn vị 0.01 millimeter vào kết quả.
- Ví dụ, nếu bạn đọc các dấu chấm là 30.01 thì kết quả là 0.30 millimeter.
Các lưu ý và thắc mắc thường gặp khi đọc dấu chấm trên thimble scale:
- Liệu có dấu chấm phần đơn vị 0.01 millimeter trên thimble scale?
- Làm thế nào để đọc các dấu chấm trên thimble scale một cách chính xác?
- Phải nhìn vào dấu chấm số trên thimble scale hay dấu chấm phần đơn vị 0.01 để đọc kết quả?

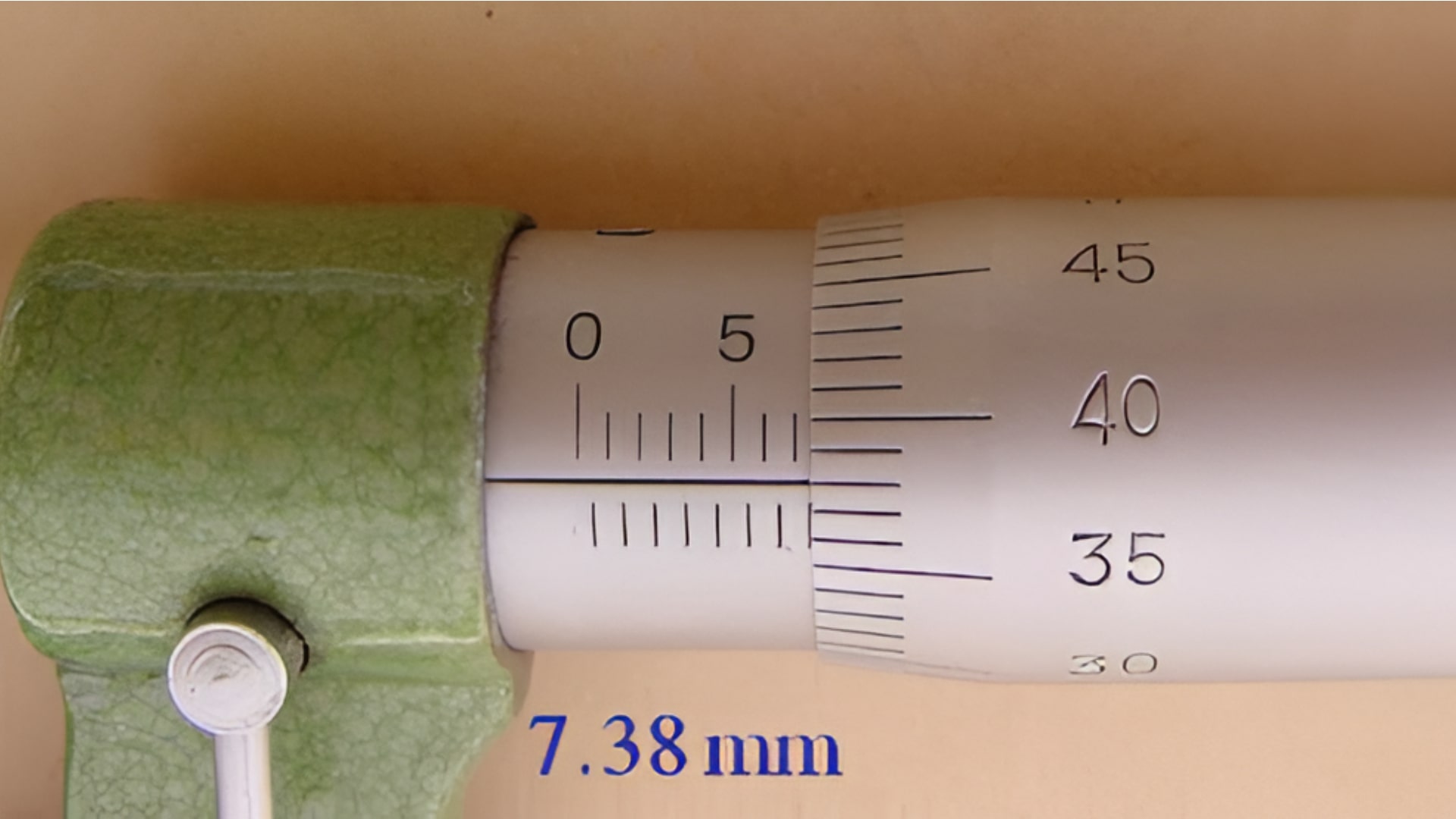

Kết hợp đọc barrel scale và thimble scale
Để đọc chính xác thước panme, bạn cần kết hợp đọc barrel scale và thimble scale. Dưới đây là hướng dẫn và ví dụ thực hành:
- Hướng dẫn kết hợp đọc barrel scale và thimble scale để đọc chính xác:
- Bắt đầu bằng việc đọc các dấu chấm trên barrel scale như đã trình bày ở phần trước.
- Sau đó, đọc các dấu chấm trên thimble scale như đã trình bày ở phần trước.
- Cộng kết quả đọc trên barrel scale và thimble scale lại với nhau để có kết quả cuối cùng.
- Ví dụ và bài tập thực hành:
- Bạn muốn đo đường kính của một ốc vít. Bạn đặt spindle và anvil lên hai điểm đối diện của ốc vít, sau đó đọc kết quả trên barrel scale và thimble. Nếu barrel scale hiển thị số 15 và thimble hiển thị số 25, điều này có nghĩa là đường kính của ốc vít là 15.25 mm.
- Bạn muốn đo kích thước của một chi tiết cơ khí. Sau khi đặt spindle và anvil lên hai điểm cần đo, bạn đọc kết quả trên barrel scale và thimble. Ví dụ, nếu barrel scale hiển thị số 10 và thimble hiển thị số 30, điều này có nghĩa là kích thước của chi tiết đó là 10.30 mm.
- Giải thích cách tính toán và tìm hiểu đọc chính xác:
- Sử dụng mắt của bạn để nhìn các dấu chấm trên barrel scale và thimble scale.
- Đọc các dấu chấm trên barrel scale và thimble scale theo hướng dẫn đã trình bày ở phần trước.
- Cộng kết quả đọc trên barrel scale và thimble scale để có kết quả cuối cùng.
- Lưu ý khi kết hợp đọc hai scale:
- Luôn đảm bảo rằng bạn đọc các dấu chấm trên barrel scale và thimble scale một cách chính xác theo hướng dẫn đã trình bày ở phần trước.
- Thực hiện các bước đọc theo trình tự từ barrel scale đến thimble scale.
- Chú ý đến dấu chấm nửa millimeter trên barrel scale và dấu chấm phần đơn vị 0.01 millimeter trên thimble scale để đảm bảo đọc chính xác.
Các thước panme có chức năng đo chính xác hơn
Thước panme có dải đo chính xác hơn được coi là các thước panme cao cấp, được sử dụng trong các công việc đòi hỏi độ chính xác cao. Các thước panme này thường được trang bị vernier scale, một công nghệ giúp đo kích thước chính xác hơn so với thước panme thông thường.
Vernier scale là một phần của thước panme, bao gồm một dải thêm trên thimble hoặc barrel scale. Nó được chia thành các đơn vị đo nhỏ hơn, thường là phân đơn vị, như mm hay 1/100 mm. Cách đọc thước panme có vernier scale cũng khá đơn giản, nhưng yêu cầu sự chính xác cao hơn.
Thước cặp cơ 150mm Tolsen 35048
Thước cặp cơ 150mm Tolsen 35049
Xem thêm: Thước cặp Tolsen
Để đọc thước panme có vernier scale, bạn cần làm như sau:
- Đầu tiên, hãy xác định đơn vị đo của barrel scale và thimble scale. Thông thường, barrel scale đọc theo đơn vị millimeter và thimble scale đọc theo phân đơn vị nhỏ hơn, như mm hay 1/100 mm.
- Tiếp theo, hãy đọc các dấu chấm trên barrel scale và thimble scale một cách chính xác theo hướng dẫn trước đó.
- Sau đó, hãy xem vernier scale và tìm dấu chấm trên nó mà trùng khớp hoặc gần nhất với dấu chấm trên barrel scale hoặc thimble scale. Điều này giúp xác định phần đơn vị chính xác của kết quả đo.
- Tổng hợp các dấu chấm trên barrel scale, thimble scale và vernier scale để có kết quả cuối cùng.
Các thước panme có vernier scale có nhiều ưu điểm và ứng dụng trong việc đo chính xác các kích thước cơ khí. Các ưu điểm của thước panme cao cấp bao gồm:
- Độ chính xác cao hơn: Vernier scale giúp đo chính xác hơn so với thước panme thông thường, đặc biệt là đối với những kích thước nhỏ và yêu cầu độ chính xác cao.
- Đọc kết quả chính xác: Các dấu chấm trên vernier scale giúp xác định phần đơn vị của kết quả đo một cách chính xác và dễ dàng.
- Ứng dụng rộng rãi: Thước panme cao cấp được sử dụng trong nhiều ngành công nghiệp như chế tạo máy, gia công kim loại và cơ khí chính xác. Chúng đáng tin cậy và chính xác, giúp tăng hiệu suất và chất lượng sản phẩm cuối cùng.
Với các ưu điểm và ứng dụng của mình, các thước panme cao cấp với dải đo chính xác hơn là công cụ không thể thiếu đối với các công việc đòi hỏi độ chính xác cao trong ngành cơ khí.
Tổng kết và kết luận
Sau khi đã tiếp thu kiến thức về cách đọc thước panme, hãy cùng tổng kết và kết luận về những điểm quan trọng đã học:
- Tổng hợp kiến thức quan trọng đã học: Trong quá trình đọc bài viết này, bạn đã học được về cấu trúc và thành phần của thước panme, cách đọc dấu chấm trên barrel scale và thimble scale, cách kết hợp đọc barrel scale và thimble scale, cũng như sự quan trọng của thước panme cao cấp có vernier scale.
- Lợi ích của việc sử dụng thước panme: Việc sử dụng thước panme giúp đảm bảo độ chính xác và độ tin cậy trong việc đo kích thước các chi tiết cơ khí. Thước panme còn giúp nâng cao hiệu suất và chất lượng sản phẩm cuối cùng.
- Nhắc lại thông tin cần nhớ và cách đọc thước panme: Khi đọc thước panme, bạn cần xem xét các dấu chấm trên barrel scale và thimble scale, đọc kết quả dựa trên các dấu chấm số và dấu chấm phần đơn vị 0.01 millimeter, kết hợp đọc barrel scale và thimble scale để có kết quả cuối cùng.
- Đề xuất các tài liệu và nguồn tham khảo bổ sung: Nếu bạn muốn tìm hiểu thêm về cách đọc thước panme cao cấp có vernier scale, bạn có thể tìm hiểu các tài liệu và nguồn tham khảo khác với tìm kiếm trên Internet hoặc đọc sách chuyên ngành cơ khí.
Chúc mừng bạn đã hoàn thành việc học cách đọc thước panme một cách chính xác và hiệu quả. Hãy áp dụng kiến thức này vào công việc thực tế và luôn luôn đảm bảo độ chính xác trong quá trình đo kích thước các chi tiết cơ khí.
FAQ
Câu hỏi: Đọc dấu chấm trên thước panme có khó không?
Đọc dấu chấm trên thước panme có thể khá khó ban đầu, nhưng với thực hành và quen thuộc, bạn sẽ trở nên thành thạo. Việc đọc dấu chấm yêu cầu sự chính xác và cẩn thận, nhưng với thời gian và kinh nghiệm, bạn sẽ có khả năng đọc thước panme một cách chính xác và dễ dàng.
Câu hỏi: Làm sao để đọc chính xác trên thước panme?
Để đọc chính xác trên thước panme, bạn cần làm như sau:
- Xem xét các dấu chấm trên barrel scale và thimble scale.
- Đọc các dấu chấm số trên barrel scale theo đơn vị millimeter và dấu chấm phần đơn vị như mm hay 1/100 mm trên thimble scale.
- Cộng kết quả đọc trên barrel scale và thimble scale lại với nhau để có kết quả cuối cùng.
- Chú ý đến dấu chấm nửa millimeter trên barrel scale và dấu chấm phần đơn vị 0.01 millimeter trên thimble scale để đảm bảo đọc chính xác.
Câu hỏi: Có những loại thước panme nào khác không?
Có nhiều loại thước panme khác nhau, bao gồm thước bên ngoài, thước bên trong, thước đo chiều sâu và thước inch. Mỗi loại thước có chức năng và ứng dụng riêng biệt trong việc đo kích thước và độ chính xác của các chi tiết cơ khí.
Câu hỏi: Vernier scale là gì và làm sao để đọc nó?
Vernier scale là một phần của thước panme, được sử dụng để đo chính xác hơn so với thước panme thông thường. Nó bao gồm một dải thêm trên thimble hoặc barrel scale và được chia thành các đơn vị đo nhỏ hơn như mm hay 1/100 mm. Để đọc vernier scale, bạn cần xem vernier scale và tìm dấu chấm trên nó mà trùng khớp hoặc gần nhất với dấu chấm trên barrel scale hoặc thimble scale để xác định phần đơn vị chính xác của kết quả đo.
Câu hỏi: Có những lưu ý nào trong quá trình đọc và sử dụng thước panme?
Khi đọc và sử dụng thước panme, bạn cần nhớ một số lưu ý sau:
- Luôn đảm bảo đọc các dấu chấm trên barrel scale và thimble scale một cách chính xác theo hướng dẫn.
- Thực hiện các bước đọc theo trình tự từ barrel scale đến thimble scale.
- Chú ý đến dấu chấm nửa millimeter trên barrel scale và dấu chấm phần đơn vị 0.01 millimeter trên thimble scale để đảm bảo đọc chính xác.
- Thực hiện việc đọc chính xác trên vernier scale (nếu có) để đo chính xác hơn.
- Đảm bảo thực hiện đúng quy trình và thực hành để trở nên thành thạo trong việc đọc và sử dụng thước panme.
